Testsystem / Testbedingungen:
In unseren Wasserkühlungstests kommt das bekannte
Wasserkühlungstestgehäuse, welches Andreas Zelba (Otterauge) für die
AwardFabrik gebaut hat, zum Einsatz.
Wichtig: Alle Tests finden in einem Computergehäuse statt
Die AwardFabrik legt Wert darauf, praxisnahe und realistische
Bedingungen zu simulieren, auch wenn es etwas mehr Montagearbeit
erfordert! Hier der Link zum Bau des Wasserkühlungstestgehäuses: Klick

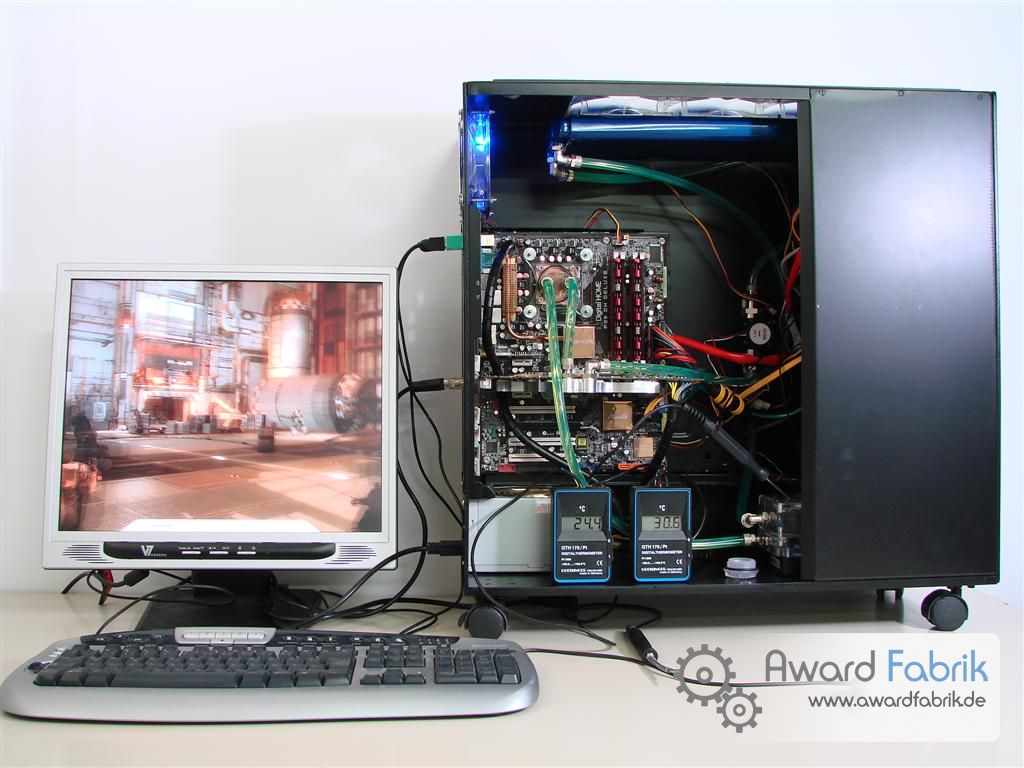

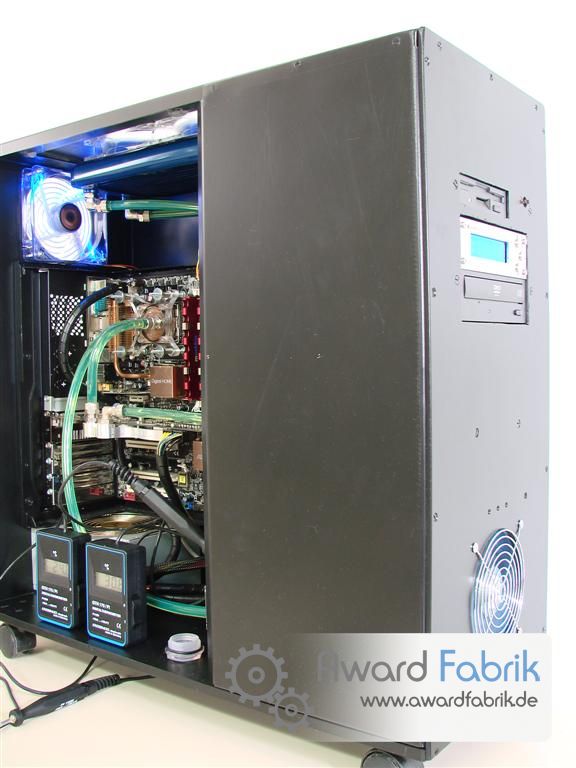

Hier noch ein paar etwas ältere Archivbilder:

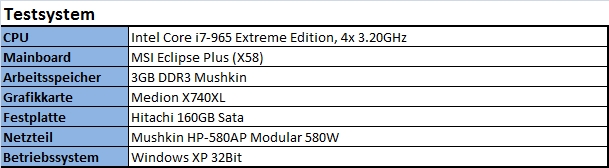

Hier eine Übersicht von unseren Testsystem und den
Wasserkühlungskomponenten:
Testbedingungen:
Wir haben die Messung des Durchfluss in verschiedenen Einstellungen getestet, dazu haben wir den Durchfluss mit einen Regelhahn geregelt, so dass wir eine System simulieren können, welches mehr Komponenten verbaut hat, die den Durchfluss bremsen.
Testablauf:
Wir haben während des Tests den Kugelhahn in drei Stellungen genutzt, so dass verschiedene Systeme simuliert werden. Ist er komplett geöffnet (100%), so stellt diese Situation ein System dar, welches wenig Komponenten, wie beispielsweise nur den CPU-Kühler beinhaltet. Mit der Stellung auf 50% wird ein Testsystem simuliert, welches noch mehr Kühler, wie beispielsweise einen Grafikkarten- und/oder Mainboardkühler enthält.
Durchflusswerte:
Der Durchfluss der einzelnen Pumpen wurde mit einem Aquacomputer Durchflusssensor "high flow" G1/4 und einem Aquacomputer aquaero 4.00 USB gemessen. Im Gegensatz zu anderen Durchflusssensoren am Markt hat das verwendete Produkt einen geringen Widerstand und wirkt somit nicht als Bremse. Wir haben den Durchfluss in Litern pro Stunde gemessen, auch immer zum Zeitpunkt der Temperaturmessung.
Wärmeleitpaste:
Als Wärmeleitpaste nutzen wir die OCZ Freeze. Sie wurde jedes Mal in
gleicher Menge und Art und Weise aufgetragen, damit die Testbedingungen
für jeden Kühler dieselben sind. Um einen richtigen Sitz und die
Verteilung der Wärmeleitpaste zu prüfen, wurde jeder Kühler zwei Mal
montiert.
Messgeräte:
Um die Temperatur zu messen, nutzen wir 2 Temperaturfühler, die am
Aquacomputer aquaero 4.00 USB angeschlossen sind. Die Lüfter auf dem
Radiator wurden mit Hilfe des Aquaero auf 1200 Umdrehungen pro Minuten
gedrosselt. Ebenso wurde der Durchfluss mit den Aquaero gemessen.
Wasserkreislauf:
Vom Ausgang der Pumpe geht es zuerst in den CPU Wasserkühler. Anschließend wird das Wasser im Triple-Radiator herunter gekühlt und von dort aus durchfließt es den Durchflusssenor, bis es dann durch den Ausgleichbehälter wieder in die Pumpe gelangt.
Verschlauchung:
Für den Test haben wir den Masterkleer Schlauch 12,7/9,5mm klar (3/8"ID) verwendet. Die Verschlauchung war während des ganzen Testdurchlaufes unverändert. Die Schlauchgröße stellt mittlerweile einen Standard dar und ist somit in sehr vielen Systemen vertreten.
Umgebungstemperatur:
Die Umgebungstemperatur lag während des gesamten Testzeitraumes bei einem Tiefstwert von 18°C und einem Höchstwert von 20°C.
|
